Серия изделий
HTC-FFA
Плоское лицо гидравлическое быстроразъемное соединение
Совместим с сериями PARKER FE, FFSeries, STUCCHI FIRG, сериями AEROQUIP FD89 и HANSENQA2900. INTEVA CPL, CPR
- Items
- Specs
- Applications
Особенность:
Новый дизайн клапана. это может привести к повреждению сопротивления из-за высокого расхода и давления импульса, что обеспечивает повышенную производительность. Механизм блокировки защелкивается за счет вращения гильзы после соединения. Он предотвращает случайное отсоединение, когда, муфта тянется вдоль земли.
Механизм рукава предназначен для предотвращения попадания грязи внутрь внутреннего механизма и, таким образом, вызывает неправильную работу при подключении или отключении. Рукав охватывает стопорное кольцо, а также включает в себя уплотнение пыли в пружинной области. Стальная конструкция, оцинкованная с желтым хроматическим покрытием. закаленные ниппели и втулки, а также сплошная конструкция ствола для максимальной устойчивости к повреждениям при гидравлическом и механическом ударах.
Механизм рукава предназначен для предотвращения попадания грязи внутрь внутреннего механизма и, таким образом, вызывает неправильную работу при подключении или отключении. Рукав охватывает стопорное кольцо, а также включает в себя уплотнение пыли в пружинной области. Стальная конструкция, оцинкованная с желтым хроматическим покрытием. закаленные ниппели и втулки, а также сплошная конструкция ствола для максимальной устойчивости к повреждениям при гидравлическом и механическом ударах.
В соединительных муфтах серии HTC-FFA при подсоединении или отсоединении используется клапан промывки. Это означает, что клапаны соединены вместе, так что во время отсоединения или включения воздуха во время повторного соединения может быть потеряно только небольшое количество жидкости. Новая обработка хромированием обеспечивает повышенную антикоррозионную стойкость.
Новый дизайн клапана. это может привести к повреждению сопротивления из-за высокого расхода и давления импульса, что обеспечивает повышенную производительность. Механизм блокировки защелкивается за счет вращения гильзы после соединения. Он предотвращает случайное отсоединение, когда, муфта тянется вдоль земли.
Механизм рукава предназначен для предотвращения попадания грязи внутрь внутреннего механизма и, таким образом, вызывает неправильную работу при подключении или отключении. Рукав охватывает стопорное кольцо, а также включает в себя уплотнение пыли в пружинной области. Стальная конструкция, оцинкованная с желтым хроматическим покрытием. закаленные ниппели и втулки, а также сплошная конструкция ствола для максимальной устойчивости к повреждениям при гидравлическом и механическом ударах.
Механизм рукава предназначен для предотвращения попадания грязи внутрь внутреннего механизма и, таким образом, вызывает неправильную работу при подключении или отключении. Рукав охватывает стопорное кольцо, а также включает в себя уплотнение пыли в пружинной области. Стальная конструкция, оцинкованная с желтым хроматическим покрытием. закаленные ниппели и втулки, а также сплошная конструкция ствола для максимальной устойчивости к повреждениям при гидравлическом и механическом ударах.
В соединительных муфтах серии HTC-FFA при подсоединении или отсоединении используется клапан промывки. Это означает, что клапаны соединены вместе, так что во время отсоединения или включения воздуха во время повторного соединения может быть потеряно только небольшое количество жидкости. Новая обработка хромированием обеспечивает повышенную антикоррозионную стойкость.
HTC-FFA соответствует стандарту ISO16028, совместимому с сериями PARKER FE, FFSeries, STUCCHIA8008, сериями AEROQUIP FD89 и HANSENQA2900.
Размер корпуса (в) 1/4 3/8 1/2 3/4 1
Номинальное давление (PSI) 5000 3600 3600 3600 3000

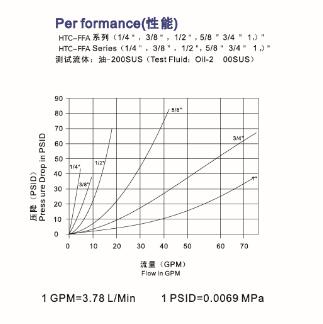

Номинальный расход (GPM) 3 6 12 28 50
Температурный диапазон (плоские уплотнения) -20 ℃ до + 100 ℃
Номинальное давление (PSI) 5000 3600 3600 3600 3000
Номинальный расход (GPM) 3 6 12 28 50
Температурный диапазон (плоские уплотнения) -20 ℃ до + 100 ℃
Стандартный материал уплотнения Buna-N (нитрил)

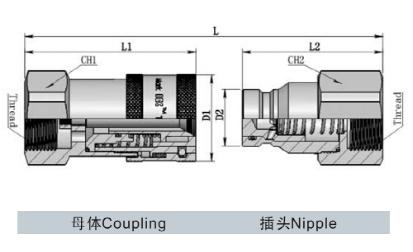

| PART NO. | L1 | L2 | D1 | CH1 | CH2 | T |
| HTC-FFA-02 | 49.2 | 49.2 | 28 | S20 | S20 | G1/4 NPT1/4 |
| HTC-FFA-03 | 68.4 | 55.6 | 32 | S24 | S24 | G3/8 NPT3/8 |
| HTC-FFA-04 | 75.2 | 71.5 | 38 | S32 | S32 | G1/2 NPT1/2 |
| HTC-FFA-06 | 80.2 | 75 | 42 | S36 | S36 | G3/4 NPT3/4 |
| HTC-FFA-08 | 99.9 | 93.8 | 48 | S41 | S41 | G1 NPT1 |
Плоские гидравлические быстроразъемные соединения серии HTC-FFA широко используются на рынке коммунальных услуг, где утечка гидравлического масла может представлять серьезную угрозу безопасности, особенно в подвесных ковшовых тали, которые используются для обслуживания высоковольтных линий электропередачи. Эти соединения также используется для быстрой смены гидравлических инструментов в строительстве, обслуживании железных дорог и горнодобывающей промышленности. Простота чистки делает их идеальными для использования в таких агрессивных средах.
